1. inovativni dizajn magnetskog spoja

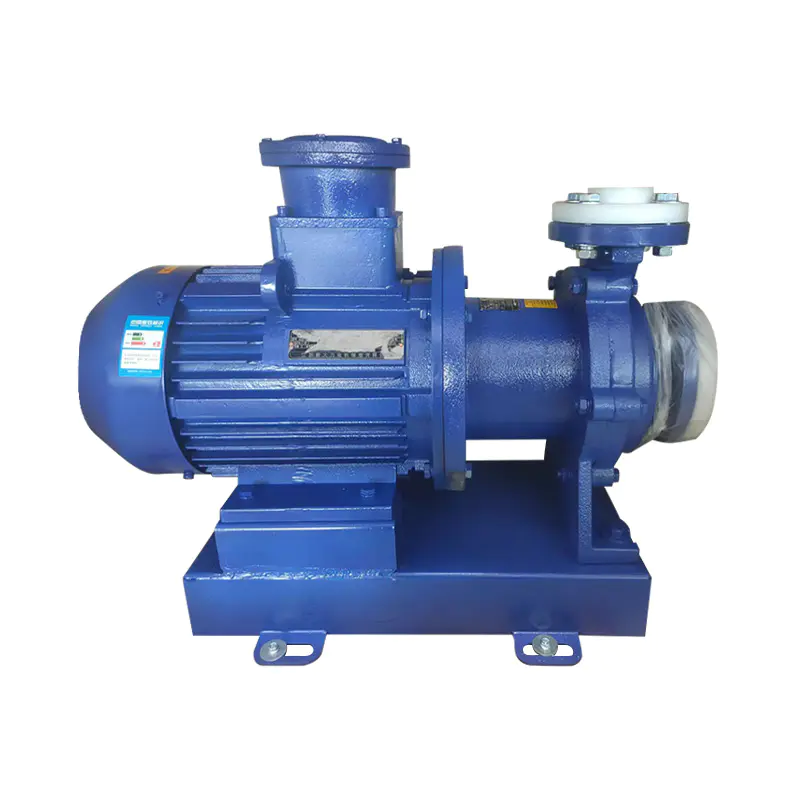

Magnetska spojnica je jezgra komponenta CQB obična magnetska pumpa . Shvaća prijenos snage između motora i tijela pumpe i održava potpunu izolaciju između njih dvojice. Ovaj dizajn izbjegava problem curenja uzrokovan trenjem, habanjem ili starenjem na brtvi osovine tradicionalne pumpe, poboljšavajući na taj način sigurnost i pouzdanost pumpe.
Magnetska spojnica obično se sastoji od dva unutarnja i vanjska magnetska rotora. Unutarnji magnetski rotor povezan je s motorom, a vanjski magnetski rotor spojen je na osovinu crpke. Kad motor pokrene, magnetsko polje generirano rotacijom unutarnjeg magnetskog rotora prenosi se na vanjski magnetski rotor kroz zračni jaz, čime se pokreće osovina crpke da se okreće. Ovaj dizajn ne samo da eliminira rizik od propuštanja na brtvi osovine, već smanjuje toplinu i habanje uzrokovano trenjem, proširujući radni vijek opreme.
Kako bi dodatno poboljšali performanse magnetske spojnice, dizajneri obično koriste stalne magnetske materijale visokih performansi, poput neodimijskog željeznog bor-a. Ovi materijali imaju jaku magnetsku silu i visoku temperaturnu otpornost, što može osigurati stabilnost i pouzdanost magnetskog prijenosa. Zračni jaz magnetske spojke također se mora precizno kontrolirati kako bi se osiguralo maksimiziranje učinkovitosti prijenosa magnetske sile.
2. Prednosti dizajna bez pečata osovine
Još jedna velika značajka magnetske pumpe CQB je dizajn bez pečata. Tradicionalne pumpe obično zahtijevaju brtve na brtvi osovine kako bi se spriječilo curenje tekućine. Brtva osovine često je glavni izvor curenja pumpe, što ne samo da utječe na performanse crpke, već može zagađivati okoliš.
Dizajn bez pečata postiže potpunu izolaciju između motora i tijela pumpe kroz magnetsku spojku, uklanjajući na taj način rizik od curenja na brtvi osovine. Ovaj dizajn ne samo da poboljšava sigurnost i pouzdanost crpke, već i pojednostavljuje postupak održavanja opreme. Budući da nema potrebe redovito zamijeniti brtvu osovine, troškovi održavanja i vrijeme opreme se smanjuju.
3. Optimizirani dizajn komponenti protoka
Komponente protoka su komponente magnetske pumpe CQB koja izravno kontaktira medij, uključujući tijelo pumpe, rotor i vodilice. Dizajn ovih komponenti presudan je za performanse i pouzdanost crpke.
U dizajnu tijela crpke, pojednostavljena struktura obično se koristi za smanjenje otpornosti tekućine i poboljšanje glave i učinkovitosti crpke. Materijal tijela crpke također treba odabrati u skladu s svojstvima medija kako bi se osigurala njegova otpornost na koroziju i otpornost na habanje.
Impeler je jedna od temeljnih komponenti crpke, a njegov dizajn izravno utječe na glavu pumpe, brzinu protoka i učinkovitost. Kako bi optimizirali performanse rotora, dizajneri obično koriste napredni softver za dinamiku fluida za simulacijsku analizu kako bi odredili optimalni oblik rotora i broj lopatica. Materijal rotora također treba odabrati u skladu s korozivnošću medija kako bi se osigurao njegov dugoročni stabilni rad.
Vodič se koristi za usmjeravanje tekućine iz izlaza za rotor do utičnice crpke, smanjenje vrtloga i turbulencije tekućine i poboljšanje učinkovitosti i stabilnosti crpke. Dizajn Vodiča također mora razmotriti svojstva i zahtjeve za protokom medija kako bi se osigurao njegov optimalni učinak preusmjeravanja.
4. Dizajn mjera zaštite sigurnosti
Da bi osigurao siguran rad magnetske pumpe CQB, dizajner također mora razmotriti niz mjera zaštite sigurnosti u strukturi.
Senzori temperature i senzori tlaka obično su potrebni na tijelu crpke kako bi se u stvarnom vremenu nadgledao temperatura i tlak tijela crpke. Kad temperatura ili tlak premašuju postavljenu vrijednost, senzor će poslati alarmni signal i automatski se isključiti kako bi se spriječilo oštećenje opreme ili sigurnosne nesreće.
Kako bi spriječio oštećenje magnetske spojke zbog preopterećenja, dizajner također mora postaviti uređaj za zaštitu od preopterećenja na motor. Kad opterećenje motora premaši nazivnu vrijednost, uređaj za zaštitu od preopterećenja automatski će isključiti napajanje kako bi zaštitio magnetsku spojku i motor od oštećenja.
Kako bi se osigurala sigurnost operatera, na tijelu pumpe potrebni su i potrebni zaštitni uređaji i znakovi upozorenja. Ventili i filtri postavljeni su na ulazu i izlazu crpke kako bi se spriječilo da nečistoće u mediju oštećuju crpku; Znakovi upozorenja postavljeni su na tijelu crpke kako bi podsjetili operatere da obrati pažnju na sigurnosna pitanja i operativne specifikacije.
