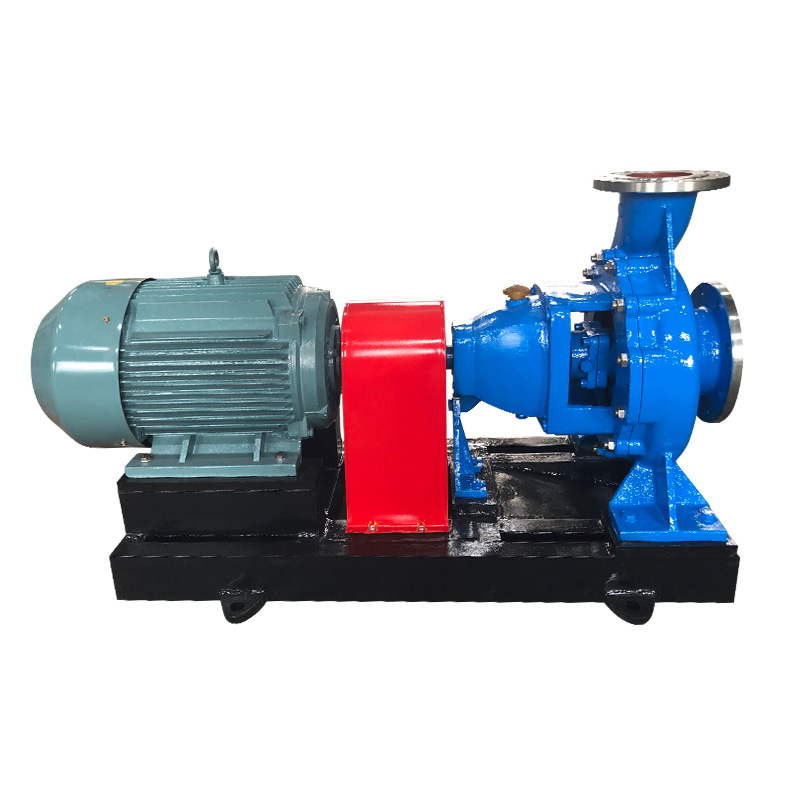

Koje specifikacije definiraju pouzdanu pumpu za petrokemijski proces?

Odabir optimalnog Petrokemijska procesna pumpa zahtijeva duboko razumijevanje dinamike fluida, znanosti o materijalima i industrijskih standarda sukladnosti. Za inženjerske timove za nabavu i operatere postrojenja, tehničke specifikacije određuju radnu pouzdanost, intervale održavanja i ukupne troškove životnog ciklusa u zahtjevnim okruženjima kemijske obrade. Ovaj sveobuhvatni vodič ispituje kritične kriterije odabira, okvire sukladnosti i napredne tehnologije pumpi prilagođene industrijskim primjenama.

Industrijski standardi i okviri usklađenosti

API 610 u odnosu na ANSI/ASME standarde

Naftna i kemijska industrija rade prema strogim standardima opreme koji osiguravaju sigurnost i zamjenjivost. Razumijevanje razlika između ovih okvira ključno je za razvoj specifikacije.

API 610 specifikacije procesne pumpe upravljaju centrifugalnim pumpama za teške uvjete rada u primjenama nafte, petrokemije i prirodnog plina. Ova norma naglašava robusnu konstrukciju s posebnim zahtjevima za:

• Viseće (OH), pumpe između ležajeva (BB) i okomito ovjesne (VS) vrste pumpi
• Minimalni životni vijek ležaja od 25 000 sati (3 godine) pri nazivnim uvjetima
• Kućišta od lijevanog čelika ili legure ocijenjena za minimalno 50 psi iznad maksimalno dopuštenog radnog tlaka
• Dimenzije komore brtve vratila za smještaj mehaničkih brtvi API 682

ANSI/ASME B73.1 specifikacije obratiti pažnju na horizontalne krajnje usisne crpke za kemijske primjene, fokusirajući se na:

• Zamjenjivost dimenzija među proizvođačima
• Dizajni koji se izvlače unazad omogućuju uklanjanje rotora bez ometanja cjevovoda
• Mogućnost podešavanja vanjske brtve
• Ocjene tlaka obično su ograničene na 24 bara (350 psi) i 300°C (572°F)

Za objekte koji prerađuju ugljikovodike iznad 150°C ili tlakove veće od 20 bara, API 610 specifikacije procesne pumpe osigurati potrebne sigurnosne granice i cjelovitost materijala.

Odabir materijala za korozivne medije

Petrokemijska okruženja zahtijevaju precizno podudaranje materijala kako bi se spriječio katastrofalni kvar. Uobičajene specifikacije legura uključuju:

• 316L nehrđajući čelik : Standard za blage kiseline i kloridne sredine ispod 50 ppm
• CD4MCu (ASTM A890 stupanj 1B) : Dvostruki nehrđajući čelik koji nudi vrhunski ekvivalent otpornosti na rupičastu pojavu (PREN > 33) za usluge morske vode i klorida
• Hastelloy C-276 : legura nikla i molibdena za oksidacijska i redukcijska okruženja uključujući mokri klor i sumpornu kiselinu
• Titan Grade 2 : Izuzetna otpornost na koroziju u kloridnim okruženjima, ograničena na maksimalno 315°C
• 2205/2507 dvostruki nehrđajući čelici : Isplative alternative super-austenitnim legurama s PREN 35-40

Odabir materijala mora uzeti u obzir galvansku kompatibilnost kada različiti metali dolaze u dodir s procesnim tekućinama istovremeno.

Konfiguracije dizajna centrifugalne pumpe

Prevjesi u odnosu na rasporede između ležajeva

The centrifugalna pumpa za kemijsko postrojenje odabir u osnovi ovisi o hidrauličkim zahtjevima i dostupnosti održavanja.

Viseće (OH) pumpe postavite impeler na kraj vratila konzolno izvan ležajeva:

• Jednostupanjske konfiguracije za glave do 300 metara
• Kompaktan otisak smanjuje zahtjeve temelja
• Dizajni koji se izvlače unazad omogućuju uklanjanje rotora bez ometanja motora ili cjevovoda
• Ograničenja: Ograničenja otklona vratila pri visokim specifičnim brzinama

Pumpe između ležajeva (BB). oslonite rotor između dva kućišta ležaja:

• Jednostupanjske (BB1) ili višestupanjske (BB3, BB4, BB5) konfiguracije
• Aksijalno podijeljena kućišta koja omogućuju pregled bez ometanja glavnog cjevovoda
• Veća radijalna i potisna nosivost
• Potreban za protoke veće od 1000 m³/h ili visinu iznad 400 metara

Optimizacija hidrauličkih performansi

Odabir najbolje točke učinkovitosti (BEP) određuje dugoročnu pouzdanost. Rad preko 80-110% BEP protoka stvara:

• Opterećenja radijalnog potiska povećavaju trošenje ležaja
• Recirkulacija uzrokuje kavitaciju rotora
• Otklon osovine premašuje tolerancije odstupanja površine brtve

Izračuni specifične brzine (Ns) vode odabir geometrije rotora:

Ns = N × √Q / H^0,75

Gdje je N = brzina vrtnje (rpm), Q = brzina protoka (m³/h), H = visina po stupnju (m)

• Ns 500-1,500: radijalni rotori za aplikacije s visokim pritiskom i malim protokom
• Ns 1,500-5,000: Rotori s mješovitim protokom za umjerene primjene
• Ns 5,000-10,000: Aksijalni protočni rotori za usluge velikog protoka i niskog napora

Tehnologije brtvljenja i kontrola emisije

Konfiguracije mehaničkih brtvi

Propisi o zaštiti okoliša i sigurnosni zahtjevi potiču napredna rješenja za brtvljenje Petrokemijska procesna pumpa aplikacije.

Jednostruke mehaničke brtve odgovaraju neopasnim, netoksičnim uslugama s Planom 11 (recirkulacija od ispuha pumpe do brtvene komore) ili Planom 13 (recirkulacija do usisne pumpe) rasporedom cjevovoda.

Dvostruke brtve bez tlaka (Raspored 2) osigurajte rezervni spremnik za opasne tekućine pomoću Plana 52 (vanjski rezervoar s cirkulacijom) ili Plana 53A (pregradna tekućina pod tlakom).

Dvostruke brtve pod pritiskom (Raspored 3) nude mogućnost nulte emisije za hlapljive organske spojeve (VOC) i otrovne kemikalije, korištenjem Plana 53B (sustav tekućine s cirkulirajućom barijerom) ili Plana 53C (tlak klipnog akumulatora).

Tehnologija magnetskog pogona

Petrokemijska pumpa s magnetskim pogonom konfiguracije u potpunosti eliminiraju mehaničke brtve putem sinkrone magnetske spojke:

• Zaštitna školjka : Hastelloy C ili konstrukcija od titana koja odvaja procesnu tekućinu od atmosfere
• Magnetski materijali : samarij-kobalt (SmCo) za temperature do 350°C, neodimij-željezo-bor (NdFeB) ograničeno na 150°C
• Gubici vrtložnih struja : Metalne zaštitne školjke stvaraju toplinu koja zahtijeva cirkulaciju; nemetalne (keramičke) ljuske eliminiraju gubitke, ali ograničavaju nazivne tlakove
• Zaštita od rada na suho : Potrebno za sprječavanje katastrofalnog kvara tijekom kavitacije ili suhog rada

Učinkovitost prijenosa energije kreće se u rasponu od 85-95%, s gubicima koji se očituju kao zagrijavanje omotača koji zahtijeva izračun porasta temperature za 15-30°C.

Specijalizirane primjene i ekstremni uvjeti

Dizajn procesa visoke temperature

Proizvođač visokotemperaturne procesne pumpe mogućnosti rješavaju izazove toplinske ekspanzije iznad 400°C:

• Oslonac središnje linije : Održava poravnanje tijekom toplinskog rasta, obavezno iznad 175°C prema API 610
• Fleksibilni spojevi cijevi : Prilagodite opterećenja mlaznice bez prenošenja prekomjernih sila na kućište pumpe
• Rashladne jakne : Održavajte temperaturu kućišta ležaja ispod 80°C pri rukovanju tekućinama iznad 300°C
• Postupci vrućeg poravnanja : Provjerite poravnanje spojke na radnoj temperaturi nakon početnog hladnog poravnanja

Upravljanje toplinskim gradijentom sprječava izobličenje kritične geometrije brtvene komore i kućišta ležaja.

Kriogeno i višefazno rukovanje

Ukapljeni prirodni plin (LNG) i kriogene kemijske usluge zahtijevaju:

• Prošireni dizajn poklopca motora : Izolirajte hladnu procesnu tekućinu od ležajeva i brtvila temperature okoline
• Provjera krtosti materijala : Charpy ispitivanje udarom na minimalnim projektiranim temperaturama
• Impeleri za rukovanje plinom : Specijalizirani dizajni induktora ili otvoreni impeleri koji upravljaju 15-30% volumnih frakcija plina

Strategije održavanja i upravljanje komponentama

Implementacija prediktivnog održavanja

Tehnologije praćenja stanja produljuju srednje vrijeme između popravaka (MTBR) za kritične Petrokemijska procesna pumpa sredstva:

• Analiza vibracija : Ograničenja brzine prema ISO 10816 (4,5 mm/s za velike crpke, 7,1 mm/s za manje jedinice) otkrivaju degradaciju ležaja i neravnotežu impelera
• Praćenje tlaka/temperature brtvene komore : Rano otkrivanje istrošenosti prednje strane brtve ili začepljenja voda za ispiranje
• Trenutna analiza potpisa : Identificira odstupanje radne točke pumpe od BEP-a kroz varijacije opterećenja motora
• Infracrvena termografija : Locira pregrijavanje ležaja i kvarove podmazivanja

Inventar rezervnih dijelova i zamjenjivost

Dijelovi za popravak ANSI kemijske pumpe koristi od standardizacije dimenzija koja omogućuje nabavu iz više izvora:

• Kritični rezervni dijelovi : Osovina, ležajevi, mehanička brtva, habajući prstenovi kućišta, impeler (vrijeme isporuke 12-18 mjeseci za posebne legure)
• Preporučeni rezervni dijelovi : Brtve, O-prstenovi, brtvene površine, spojni elementi
• Kapitalni rezervni dijelovi : Kompletan sklop rotora, kućište za usluge visoke vrijednosti

API 610 pumpe zahtijevaju komponente specifične za proizvođača zbog prilagođenog inženjeringa, zahtijevajući dugoročne odnose s dobavljačima i opsežne ugovore o rezervnim dijelovima.

Nabava i procjena dobavljača

Kriteriji za vrednovanje tehničkih ponuda

Sveobuhvatna procjena dobavljača za centrifugalna pumpa za kemijsko postrojenje nabava uključuje:

• Hidraulička provjera : Testiranje performansi prema ISO 9906 Grade 1 ili 2, uključujući NPSH verifikaciju i mjerenje vibracija
• Certificiranje materijala : Izvješća o ispitivanju mlina (MTR) s kemijskim sastavom i mehaničkim svojstvima, pozitivna identifikacija materijala (PMI) za kritične legure
• Upravljanje kvalitetom : ISO 9001 certifikat, kvalifikacije zavarivanja prema ASME Odjeljku IX, NDE postupci (radiografija, ultrazvuk, penetrant boje)
• Dokumentacija : API 610 tablice s podacima, krivulje performansi, presječni crteži, priručnici za održavanje, popisi rezervnih dijelova

Analiza troškova životnog ciklusa

Izračuni ukupnog troška vlasništva daju prednost potrošnji energije i održavanju u odnosu na početne kapitalne izdatke:

LCC = C_početna C_energija C_održavanje C_gubitak_proizvodnje - C_preostalo

Troškovi energije obično predstavljaju 75-85% ukupnih troškova životnog ciklusa pumpi koje kontinuirano rade. Jamstva učinkovitosti s odredbama ugovorene štete (obično 0,5-1,0% kazni za manjak učinkovitosti) štite interese nabave.

Profil tvrtke: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Osnovan 1987., Jiangsu Huanyu Chemical New Materials Co., Ltd. djeluje kao specijalizirani proizvođač u sektoru industrijskih pumpi, zapošljavajući preko 100 tehničkog i proizvodnog osoblja. Tvrtka integrira mogućnosti proizvodnje strojeva, toplinske obrade, hladne obrade i livenja u kalupe u jedinstven proizvodni okvir.

Portfelj proizvoda obuhvaća više od deset serija kemijskih pumpi s više od 300 specifikacija, proizvedenih od različitih legura uključujući 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titan i 2520 nehrđajući čelik. Primarne linije proizvoda uključuju jednostupanjske jednousisne kemijske centrifugalne pumpe, tekućinske pumpe, pumpe s prisilnom cirkulacijom, centrifugalne pumpe s fluor plastikom, petrokemijska pumpa s magnetskim pogonom jedinice, samousisne pumpe i cjevovodne pumpe.

Ove konfiguracije proizvoda rješavaju različite procesne uvjete i karakteristike medija u sektorima kemijske obrade, rafiniranja nafte, metalurških operacija, proizvodnje kemijskih vlakana i proizvodnje električne energije. Izvozna tržišta uključuju Laos, Tajland, Tanzaniju, Maleziju i Rusiju, podupirući razvoj međunarodne industrijske infrastrukture.

Smješten na rijeci Yangtze u blizini mosta na rijeci Yangtze Jiangyin, objekt održava strateške logističke prednosti za domaću i međunarodnu distribuciju.

Često postavljana pitanja (FAQ)

Što razlikuje API 610 od ANSI standarda pumpi u petrokemijskim aplikacijama?

API 610 specifikacije procesne pumpe nalažu težu konstrukciju, više razine tlaka (do 200 bara u odnosu na 24 bara) i posebne zahtjeve za materijale za usluge rafinerije. API 610 zahtijeva minimalnu konstrukciju od lijevanog čelika, krutu konstrukciju osovine s omjerima L3/D4 ispod 60 i brtvene komore dimenzionirane za API 682 mehaničke brtve. ANSI pumpe naglašavaju zamjenjivost dimenzija i konstrukcije za izvlačenje unatrag za opće kemijske usluge pri nižim tlakovima. Za ugljikovodike iznad 150°C ili toksične usluge, sukladnost s API 610 obično je obavezna.

Kada bi pumpe s magnetskim pogonom trebale biti specificirane u odnosu na konvencionalne zatvorene pumpe?

Petrokemijska pumpa s magnetskim pogonom odabir je indiciran za zahtjeve za nultu emisiju, otrovne ili kancerogene tekućine (benzen, sumporovodik), skupe procesne tekućine gdje curenje predstavlja ekonomski gubitak ili vakuumske usluge gdje ulazak zraka kontaminira proizvod. Ograničenja uključuju 85-95% učinkovitosti (u odnosu na 95-98% za konvencionalne crpke), temperaturna ograničenja temeljena na odabiru magnetskog materijala (150°C za NdFeB, 350°C za SmCo) i katastrofalni način kvara ako radi na suho. Početni kapitalni troškovi su 30-50% veći od zatvorenih alternativa, što je opravdano eliminiranim održavanjem brtvi i usklađenošću s okolišem.

Kako odabrati materijale za visokokloridna petrokemijska okruženja?

Odabir materijala zahtijeva izračun ekvivalentnog broja otpornosti na piting (PREN = %Cr 3,3×%Mo 16×%N). Za koncentracije klorida ispod 1000 ppm na temperaturama ispod 60°C, dovoljan je 316L (PREN ~24). Umjereni kloridi (1000-10000 ppm) zahtijevaju 2205 duplex (PREN 35) ili 904L super-austenit (PREN 34). Ozbiljna okruženja koja prelaze 10 000 ppm klorida ili temperature iznad 100°C zahtijevaju 2507 duplex (PREN 40), Hastelloy C-276 (PREN 65) ili titan. Proizvođač visokotemperaturne procesne pumpe dokumentacija mora potvrditi otpornost na habanje za duplex komponente od nehrđajućeg čelika u rotirajućim sklopovima.

Koje intervale održavanja treba očekivati ​​za ispravno specificirane petrokemijske pumpe?

Ciljano srednje vrijeme između popravaka (MTBR) od 48-60 mjeseci moguće je postići uz pravilnu specifikaciju i rad. Kritični čimbenici uključuju rad unutar 80-110% najbolje točke učinkovitosti, održavanje margina NPSH iznad 1,5 metara (ili NPSHA > 1,3×NPSHR), praćenje brzina vibracija prema ISO 10816 i implementaciju sustava potpore brtvi sukladnih API 682. Dijelovi za popravak ANSI kemijske pumpe dostupnost i standardizacija smanjuju vrijeme popravka na 8-24 sata u odnosu na 48-72 sata za prilagođene API 610 jedinice. Prediktivno održavanje korištenjem analize vibracija i termografije sprječava katastrofalne kvarove.

Kako mogu provjeriti jamstva učinkovitosti pumpe tijekom nabave?

Zahtijevati ispitivanje performansi uz prisustvo svjedoka prema ISO 9906, stupanj 1 (veća preciznost) ili stupanj 2 (standardno prihvaćanje) u pogonu proizvođača. Ispitivanje mora pokriti cijeli radni raspon od zatvaranja do isteka, potvrđujući visinu, protok, snagu, zahtjeve za NPSH i razine vibracija. Prihvatljive tolerancije prema API 610 uključuju: visinu ±3% pri BEP-u, učinkovitost 0% negativne tolerancije (bez smanjenja od jamstva) i NPSHR 0% (bez povećanja od jamstva). Uključite klauzule o ugovorenoj šteti u kojima se navodi 0,5-1,0% cijene pumpe za 1% manjka učinkovitosti. Za centrifugalna pumpa za kemijsko postrojenje primjene, zahtijevaju učinkovitost žica-voda uključujući gubitke motora i prijenosa za točne projekcije operativnih troškova.

Reference

• Američki institut za naftu. (2010). API standard 610: Centrifugalne pumpe za industriju nafte, petrokemije i prirodnog plina (11. izdanje). Washington, DC: API izdavačke usluge.
• Američko društvo inženjera strojarstva. (2012). ASME B73.1-2012: Specifikacije za centrifugalne pumpe s horizontalnim usisnim krajevima za kemijske procese . New York: ASME.
• Američko društvo inženjera strojarstva. (2019). ASME odjeljak IX: Kvalifikacije za zavarivanje, tvrdo lemljenje i topljenje . New York: ASME.
• Europski odbor za standardizaciju. (2012). EN ISO 9906:2012: Rotodinamičke pumpe - Ispitivanja prihvatljivosti hidrauličkih performansi - Razredi 1, 2 i 3 . Bruxelles: CEN.
• Hidraulički institut. (2014). ANSI/HI 9.6.3-2012: Rotodinamičke (centrifugalne i okomite) pumpe — Smjernice za dopušteno područje rada . Parsippany, NJ: Hidraulički institut.
• Međunarodna organizacija za standardizaciju. (2016). ISO 10816-7:2009: Mehaničke vibracije — Procjena vibracija stroja mjerenjima na nerotirajućim dijelovima — 7. dio: Rotodinamičke pumpe za industrijske primjene . Ženeva: ISO.
• Karassik, I. J., Messina, J. P., Cooper, P. i Heald, C. C. (2008.). Priručnik za pumpe (4. izdanje). New York: McGraw-Hill.
• Lobanoff, V. S. i Ross, R. R. (1992). Centrifugalne pumpe: dizajn i primjena (2. izdanje). Boston: Butterworth-Heinemann.
• Stepanoff, A. J. (1957). Centrifugalne i aksijalne pumpe: teorija, dizajn i primjena (2. izdanje). New York: John Wiley & Sons.
